Általános bevezetés UPS-ről

Szünetmentes áramforrás igénye

A számítógépek robbanásszerű elterjedése hozta azt az igényt, hogy létrehozzanak olyan kisméretű áramforrásokat, melyek üzembiztos energiaellátást biztosítottak nagy értékű és működésük szempontjából kritikus fontosságú fogyasztóknak.

Leggyakrabban védett fogyasztók:

• otthoni felhasználók:
  számítógép, internetes hálózati eszközök (pl. router), TV, HI-FI, hűtőgép, riasztórendszer, stb.;
• kis- és nagyvállalati felhasználók:
  munkaállomás, nyomtató, szerver, internetes hálózati eszközök (pl. switch, router), klímaberendezés, stb.;


• egyéb felhasználási területek:
  pénztárgép, vészvilágítás, orvosi életmentő berendezések, stb.



Életvitelünk szempontjából fontos elektromos berendezéseink egyre kifinomultabb elektronikai megoldásokat tartalmaznak, melyek stabil, tiszta villamos megtáplálást igényelnek.
Ezzel szemben a villamos hálózatot számos zavaró tényező éri:

• túlterhelés
• vezetékszakadás
• villanyszerelési hibák
• földelési probléma
• rövidzár
• villámcsapás
• áramszolgáltatói problémák

Az EU szabályozása nem teszi kötelezővé a villamos erőműveknek a tartalékképzést, csak a villamos energia árát szabályozza, aminek közvetett hatása a nem eléggé stabil áramelosztó rendszerek.

A hazai áramszolgáltatók Általános Szerződési Feltételei - az ide vonatkozó MSZ EN 50160:2011 szabvány figyelembevételével - tartalmazza a megengedett áramszünetek számát és időtartamát, valamint a hálózati feszültség megengedett zavarait. Ez a szabályozás az áramszolgáltató részére megenged olyan hálózati hibákat, ami a felhasználói oldalon akár komoly károkat is okozhatnak.

A hibajelenségek közül csak kettőt emelünk ki:

Az egyik, az évente 10-100 alkalommal előforduló, egy percnél kevesebb és a 10-50 alkalommal előforduló, 3 percet meghaladó áramszünet. Ez a kelletlenségen kívül számítógépes rendszereknél akár komoly adatvesztést is okozhat.

A másik, hogy áramszolgáltatói oldalról a szolgáltatott feszültség 10 perces átlagértéke van szabványosítva. Ez azt jelenti, hogy akár percekig lehetséges jelentős - akár 50%-ot is túllépő - túlfeszültség, melynek hatására a legtöbb elektromos berendezés tönkremegy.

Ilyen környezeti feltételek mellett az életünket szolgáló elektromos berendezéseink folyamatos, stabil és megfelelő minőségű villamos betáplálásáról magunk kell, hogy gondoskodjunk.

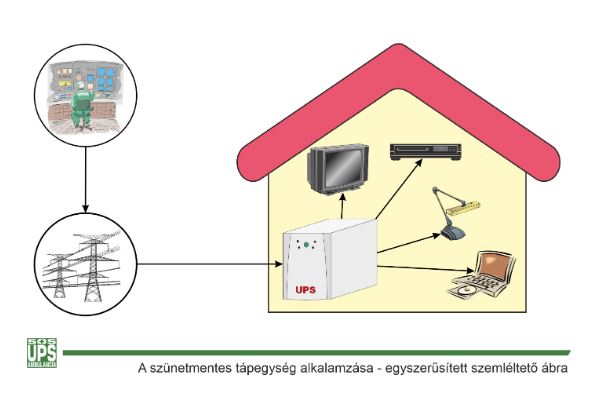

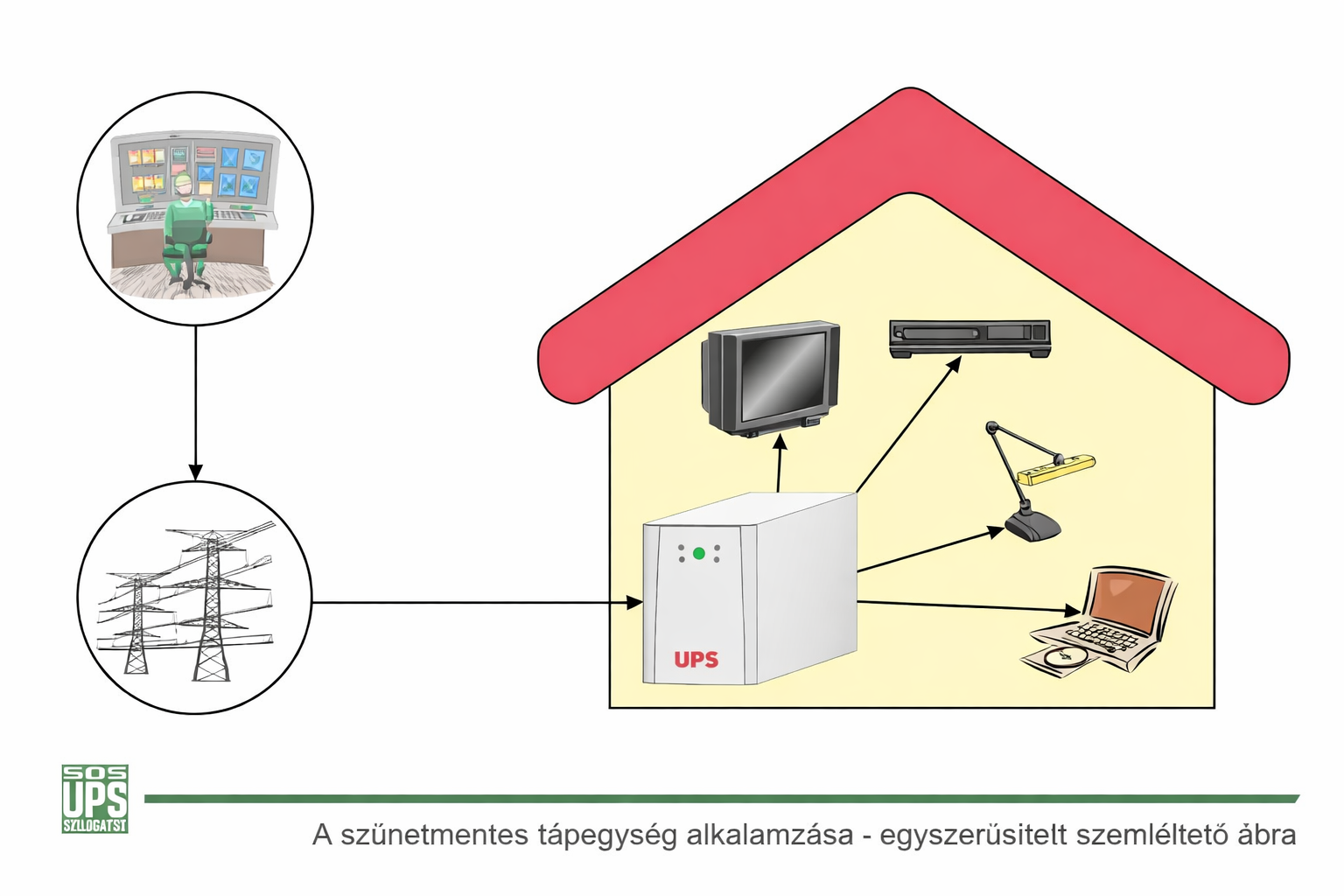

Megoldás: szünetmentes áramforrás, (pl. szünetmentes tápegység) beiktatása az elektrom

os betáplálás és a védendő fontos fogyasztó közé.

A szünetmentes tápegység gyakorlati elnevezése az angol

 nyelvből átvett UPS mozaikszó, (Uninterruptible Power Supply), mely a hazai gyakorlatban is elfogadott.

Az UPS az elektromos betáplálás meglétekor, képes annak bizonyos hibáit kivédeni; a hálózati feszültség kimaradása esetén pedig - amikor „áramszünet” van - saját akkumulátoráról, szünetmentesen biztosítani tudja a védendő fogyasztó megfelelő minőségű, meghatározott idejű áramellátását.

Szünetmentes tápegységek csoportosítása

a.) Jelalak szerint:

1. Négyszögjeles (vagy úgynevezett kvázi szinuszos)
2. Feszültségstabilizátoros szinuszos
3. Stabil on-line szinuszos.

b.) Kialakítás szerint:

1. 1/1 fázisú UPS
2. 3/1 fázisú UPS (8-40kVA-ig)
3. 3/3 fázisú UPS (10-500kVA-ig)

c.) Biztonsági fokozat szerint:

1. Szóló UPS
2. Parallel UPS
3. Redundáns UPS

d.) Áthidalási idő szerint

1. Alapfutási idő, belső akkumulátorral
2. Bővíthető futási idő, külső akkumulátor telep(ek)
